LE DRONE AU SERVICE DE LA TOPOGRAPHIE



Avec la photogrammétrie par drone, il est aujourd’hui possible de modéliser une zone en 3D afin de réaliser des plans et des mesures (longueurs, surfaces, volumes).

Nous réalisons des relevés topographiques de haute précision grâce à la photogrammétrie.

Cette évolution ouvre de nouvelles opportunités pour les secteurs de la mesure, de l’inspection technique  (géomètres, topographes, archéologues, métiers du BTP, architectes, cartographes, industriels…).

Malgré ces avancées, de nombreux géomètres et cartographes ont exprimé des inquiétudes quant à la précision des données et des livrables acquis par drones. Pour répondre à ces préoccupations, DJI a repensé sa technologie drone de A à Z en transformant ses systèmes pour atteindre une nouvelle norme de précision des drones.

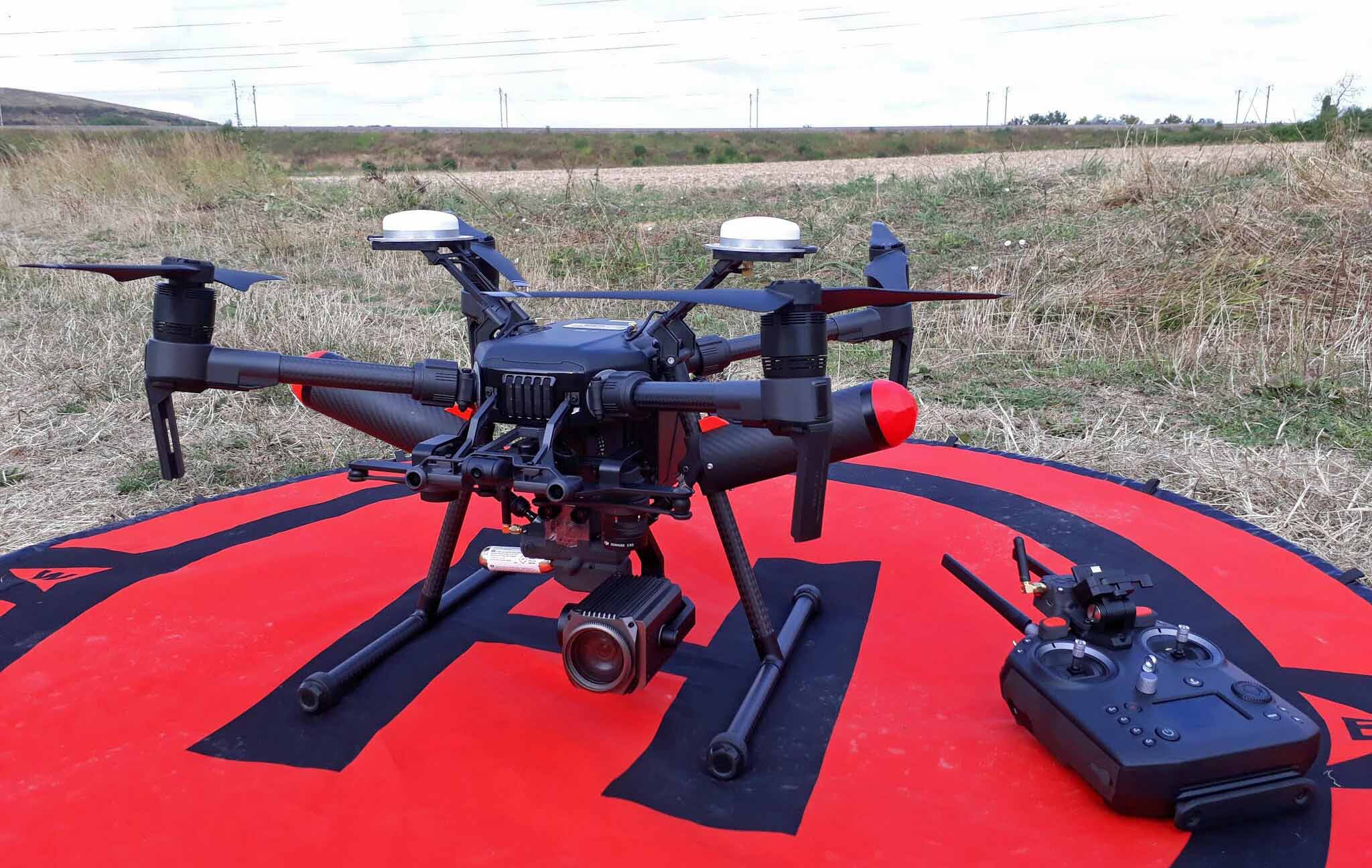

Résultat : le tout nouveau Phantom 4 RTK ainsi que le M210 RTK
Ces drones nous ont permis d'accroitre la précision de nos modèles.

Nos prestations sont réalisées avec la collaboration de notre bureau d'ingénierie Info Géo Data Provider dont les analystes garantissent la qualité de nos données.

Moyens techniques

La station mobile D-RTK 2 haute précision GNSS DJI a été développée pour fonctionner avec les drones DJI Phantom 4 RTK. Ce système permet d'assurer une précision absolue horizontale de 5cm, sans aucune couverture réseau.

Le drone DJI Phantom 4 RTK est la solution idéale pour effectuer tous vos travaux de photogrammétrie avec une précision centimétrique. Les metadata les plus précises seront ainsi inscrites dans chaque photographie capturée par la caméra 1 pouce CMOS de 20MP. La technologie SyncTime participe à cette finesse des données en fusionnant les données issues des différents modules pour une perfection absolue. L'échantillonnage est de 2.74cm à 100 m d’altitude.

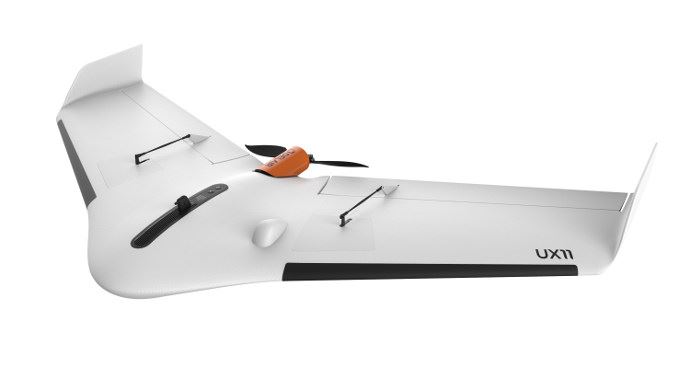

Réalisez plus de cartes, d'une plus grande précision. L'UX-11 peut couvrir jusqu'à 12 km² au cours d'un seul vol. Quand il survole des zones moins étendues, à plus basse altitude, il est capable de capturer des images d'une résolution de 1,5 cm par pixel, grâce à son système d’échantillonnage au sol (GSD).

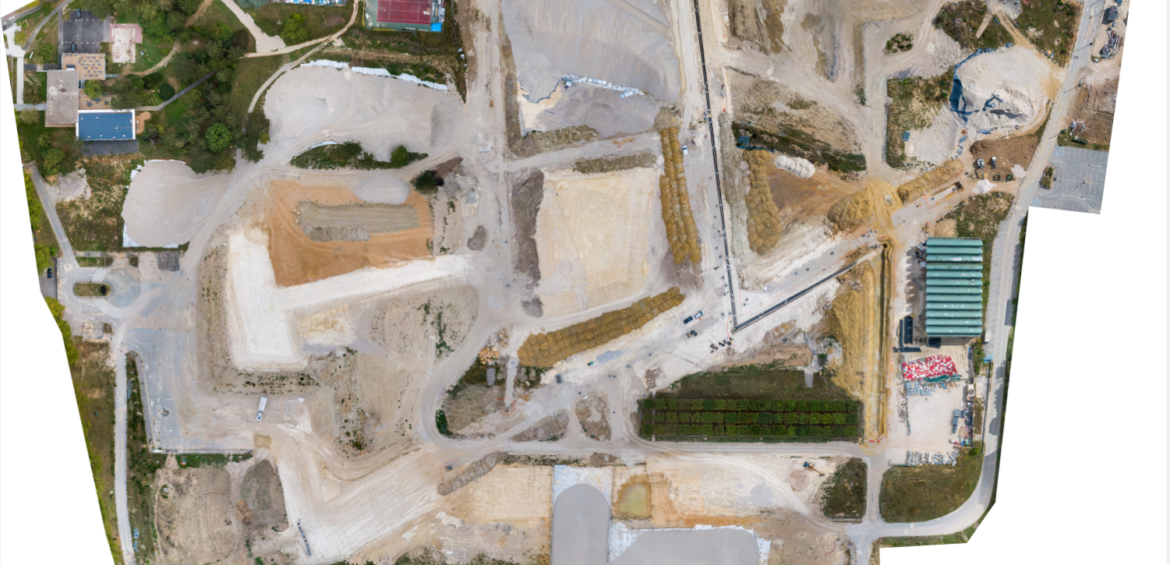

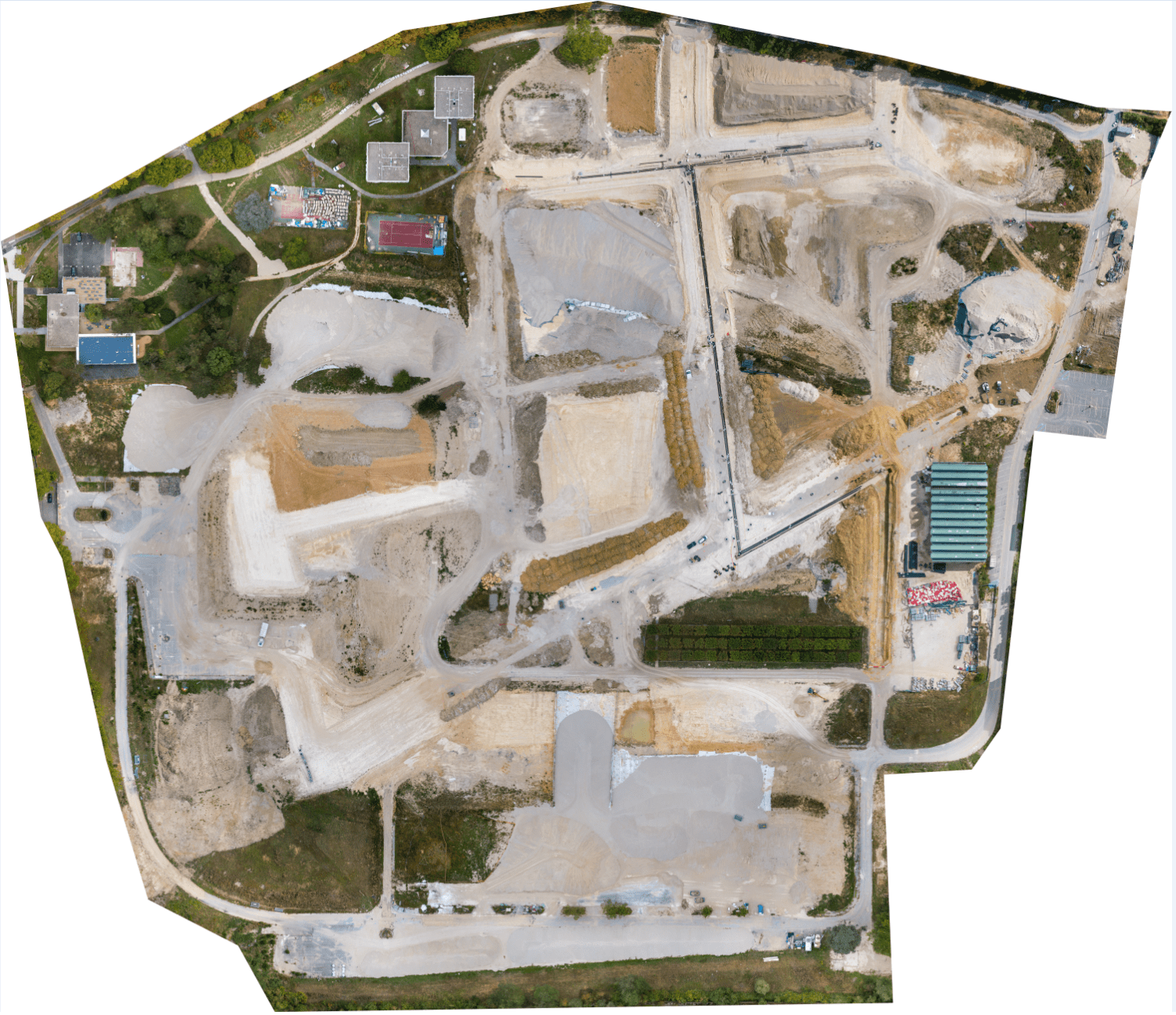

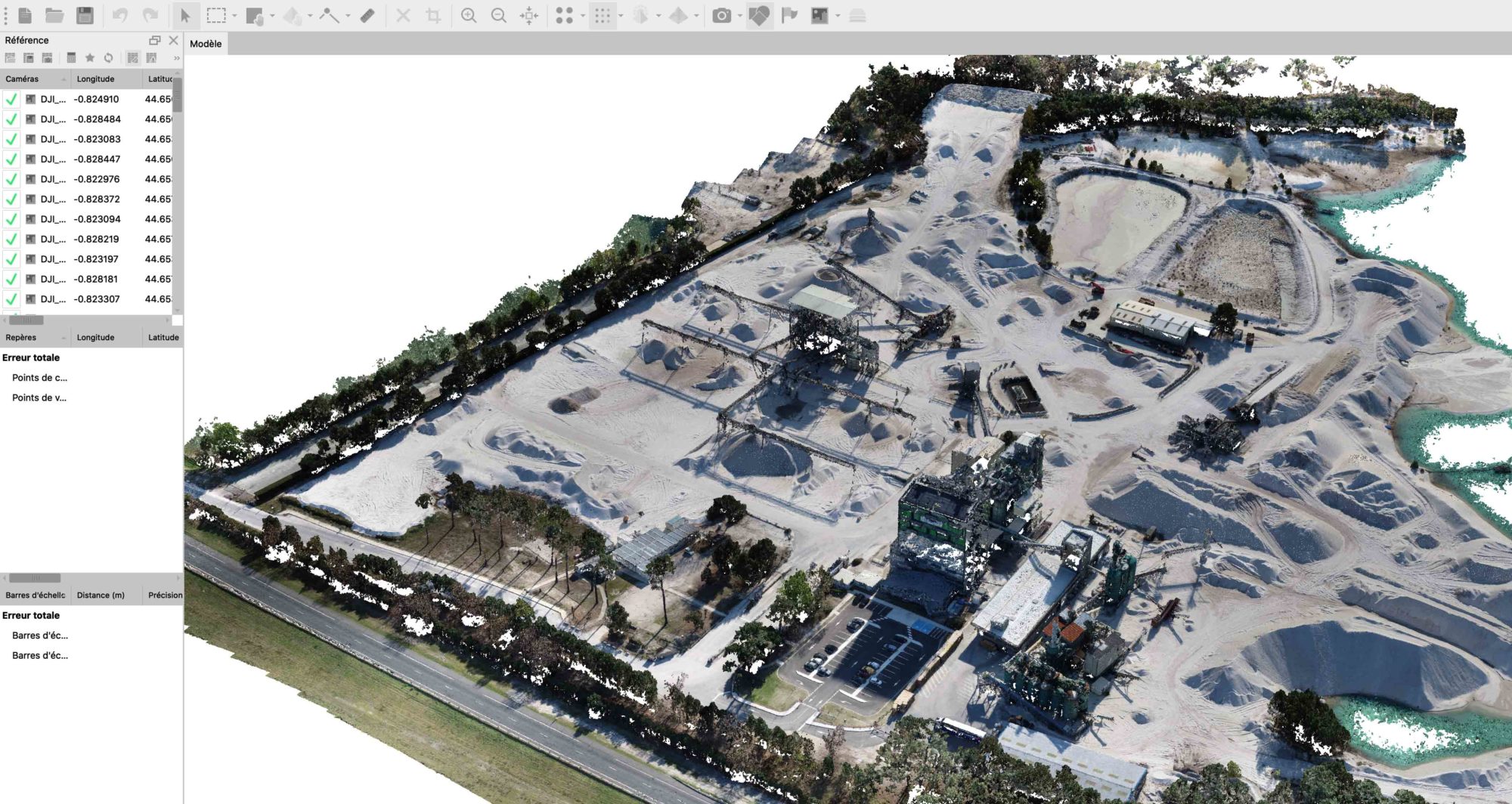

Instadrone vous permet de suivre l'évolution de vos mines et carrières par procédé photogrammétrique. Profitez d’un gain de temps considérable pour accroître votre productivité. Sa précision et ses capacités vous offrent un juste aperçu de votre carrière. L’utilisation d’un drone pour effectuer les relevés permet d’éviter les risques en restant loin des bords de front de taille et des engins, et dispense le personnel d’évoluer sur les stocks.

La Cinématique temps réel (Real Time Kinematic, en anglais ou RTK) est une technique de positionnement par satellite basée sur l’utilisation de mesures de la phase des ondes porteuses des signaux émis par les systèmes GNSS. Une station de référence fournit des corrections en temps réel permettant d’atteindre une précision de l’ordre du centimètre.

Pour des captations photogrammétriques aussi précises que résolues, le réseau INSTADRONE utilise ses drones DJI Phantom RTK au maximum de leur possibilité grâce au suivi de la topographie couplé à la correction RTK du réseau TERIA permettant un GSD constant.

État des lieux d’un site : - plans topographiques de sites naturels ou aménagés - modélisation 3D (volumétrie) - MNS (Modèle numérique de surface) - MNT/MNE (Modèle numérique de terrain ou d’élévation).

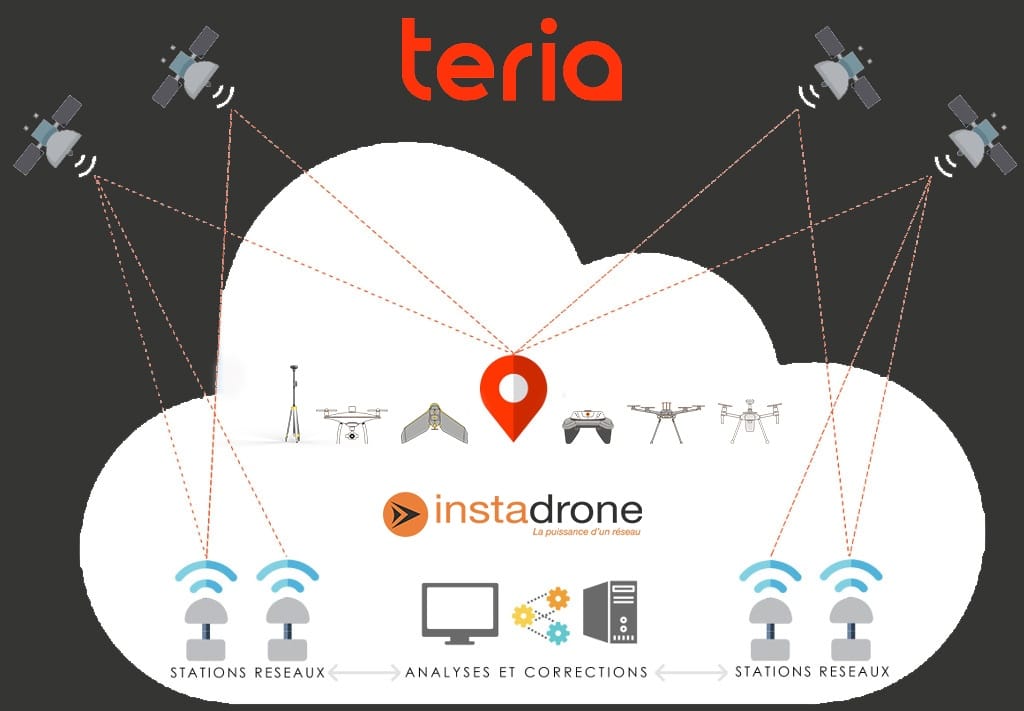

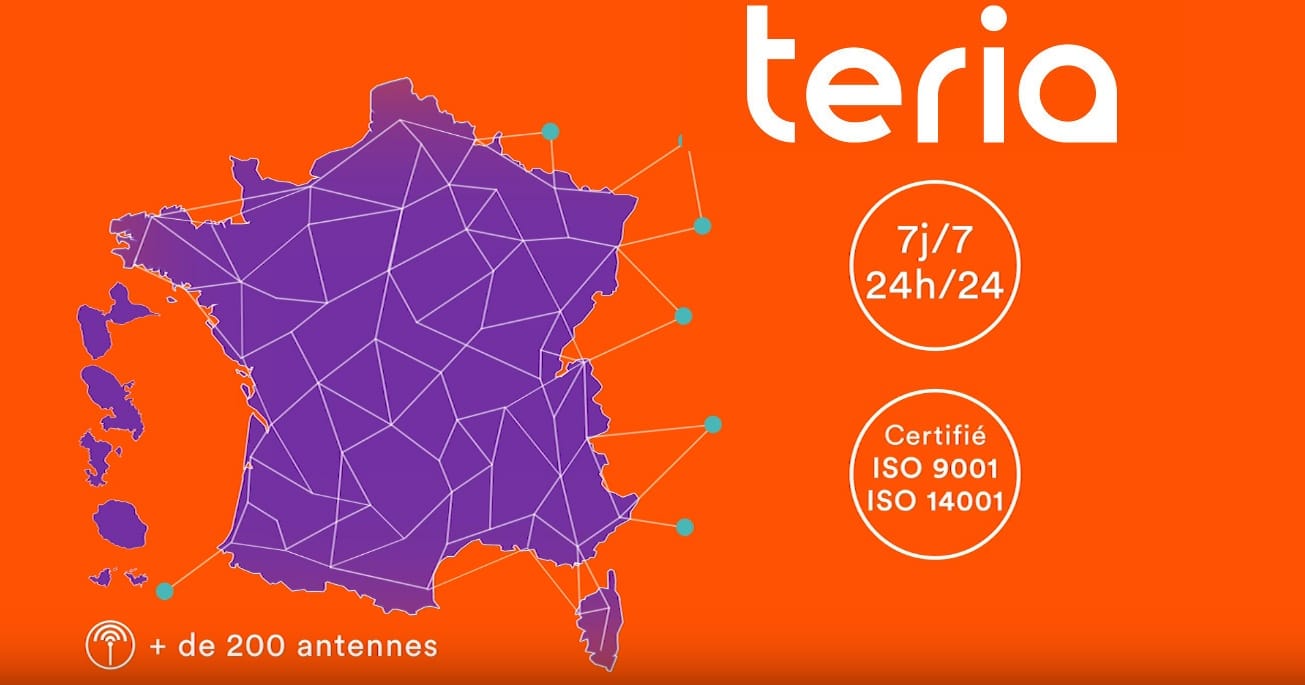

TERIA est un service de géolocalisation par satellites de précision. Le positionnement GNSS permet de se positionner avec une précision métrique au niveau global. Notre service vient corriger ces signaux pour permettre au récepteur GNSS de fournir un positionnement de précision centimétrique en quelques secondes en utilisant les techniques RTK et N-RTK. Pour cela, nous nous appuyons sur des standards tels que le protocole NTRIP pour l’échange des données et le format RTCM pour la diffusion des corrections.

UN PROTOCOLE D'ACQUISITION MAITRISE

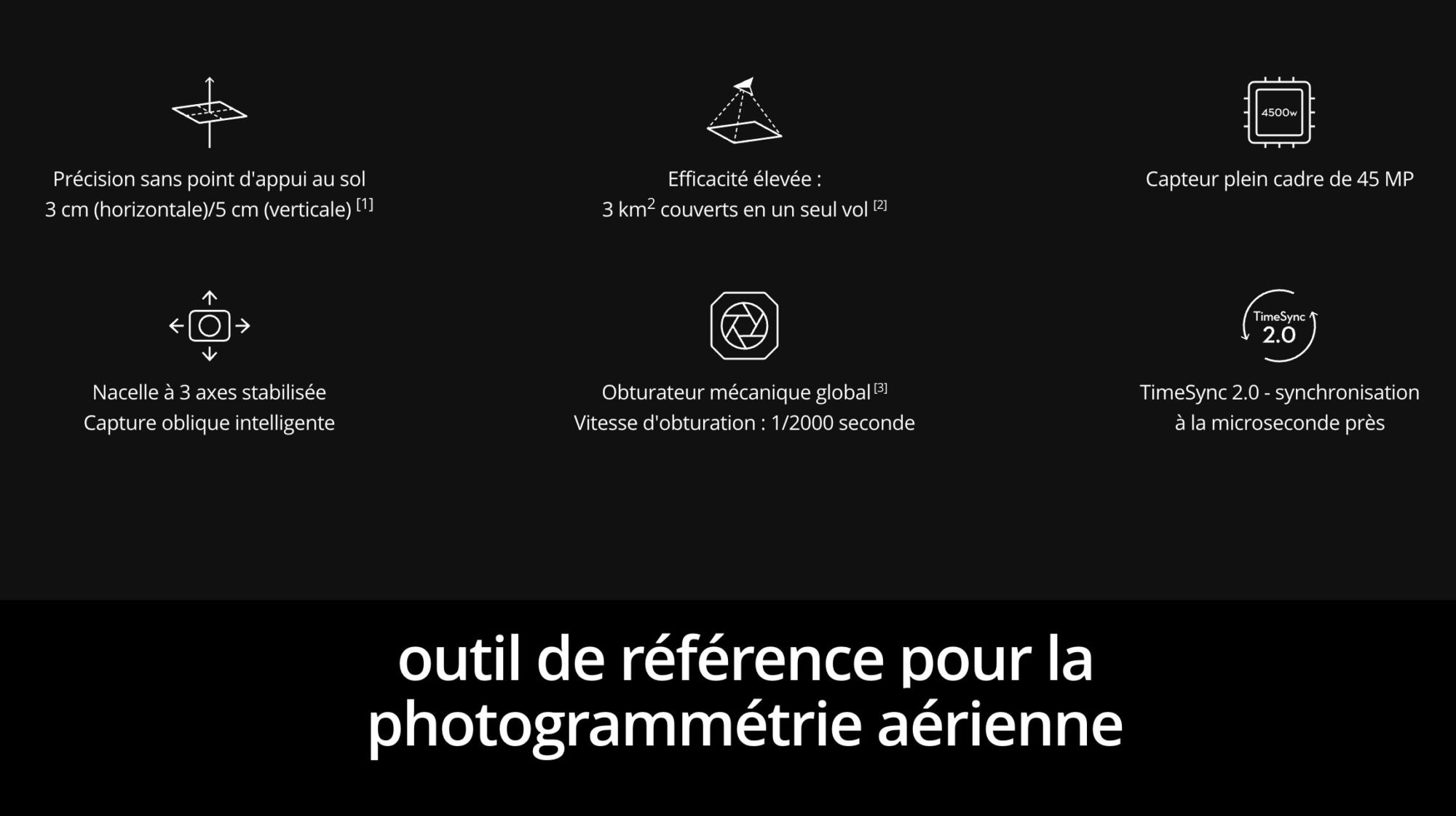

L'ensemble du réseau Instadrone est équipé du nouveau DJI M300 RTK ainsi que la caméra P1 45 millions de pixels spécialement conçue pour la photogrammétrie et la modélisation 3D.

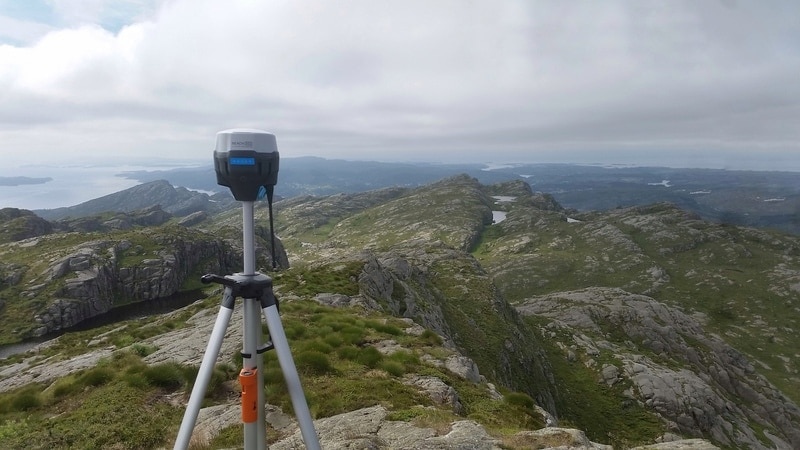

L’obtention de précisions absolues élevées nécessite l’ajout de points de contrôle au sol (GCP – Ground Control Point) ainsi que d’autres points de contrôle à des fins de vérification. Nous utilisons le GPS Emlid Reach RS2 afin d'apporter la précision nécessaire à nos modèles.

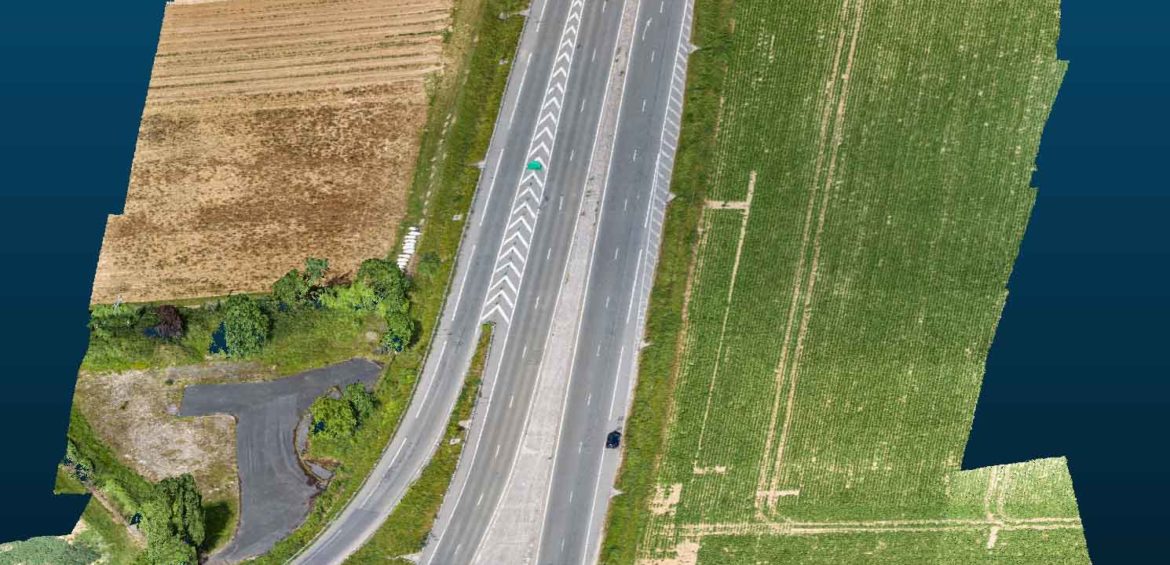

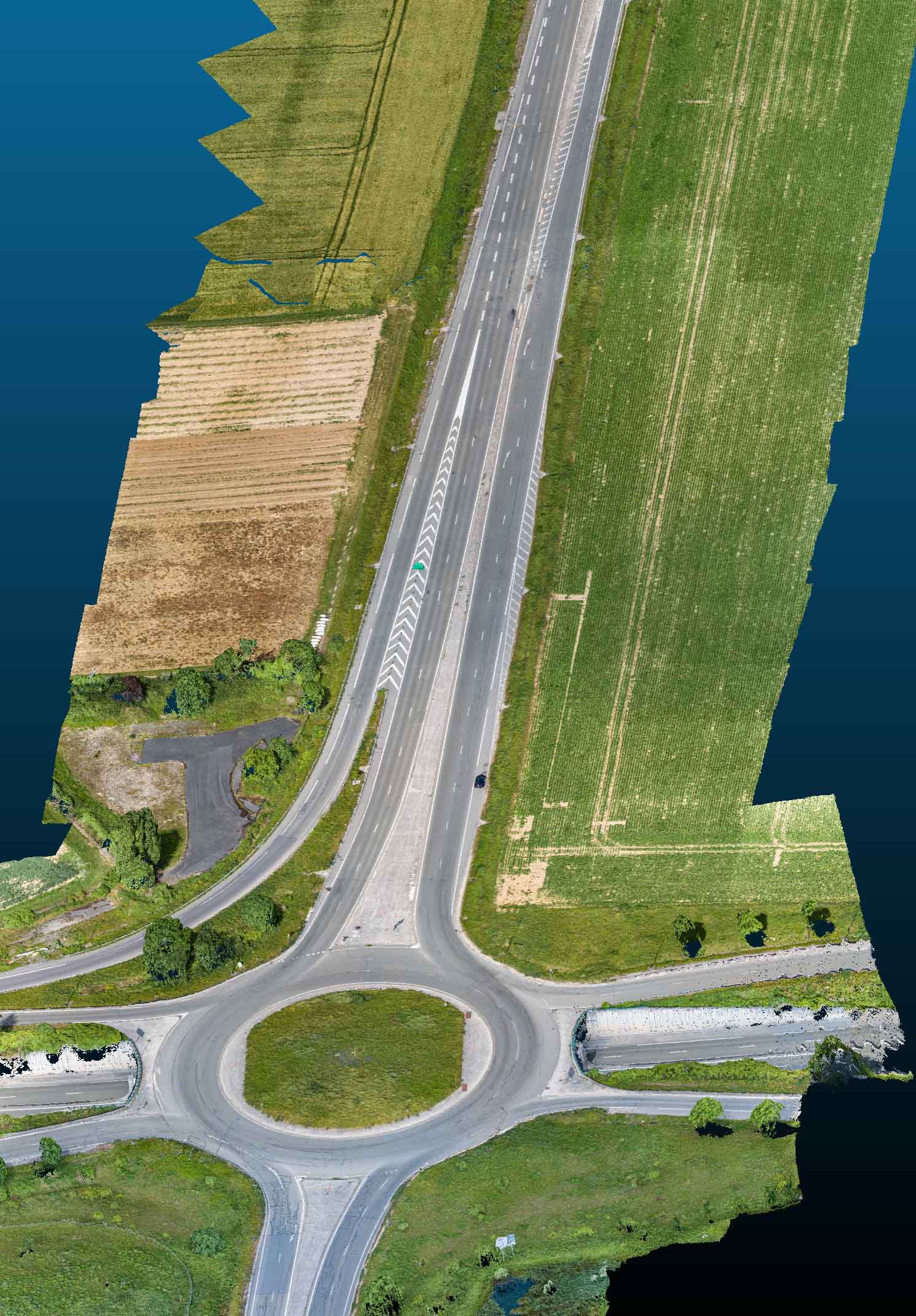

  • Route Eiffage

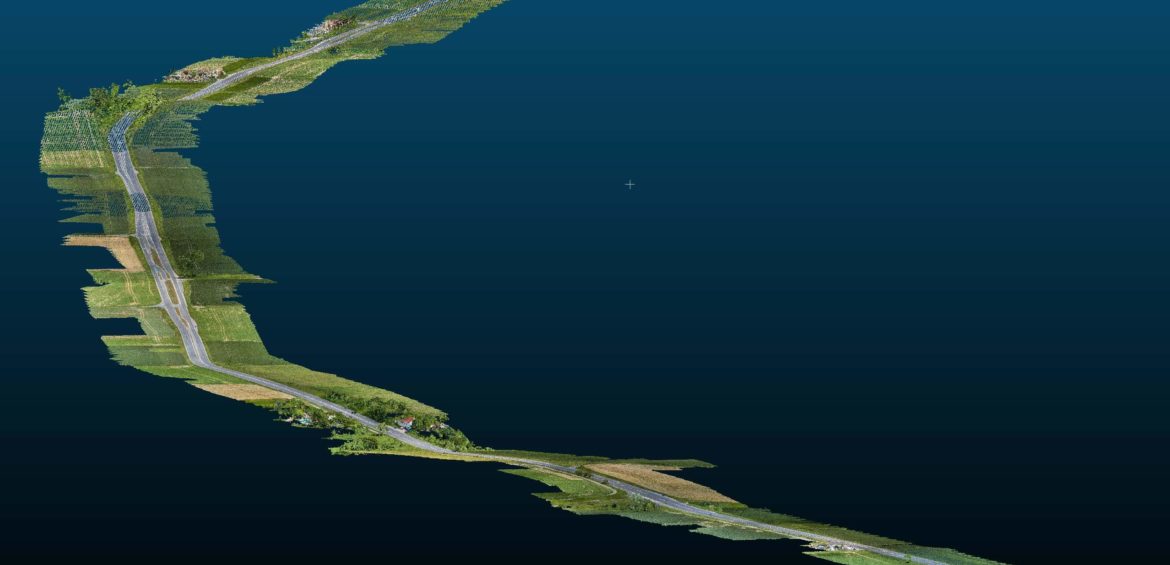

  • Route longue Eiffage

  • Chatenay Malabry
